IL PRODOTTO

Gli accoppiatori oleodinamici a riempimento costante, conosciuti anche come “Giunto Fluido” hanno un campo di applicazione vastissimo.

Di costruzione semplicissima l'accoppiatore oleodinamico Puglia Meccanica (ex azienda f.a.tra.S) è costituito essenzialmente da due giranti contrapposte collegate una al motore e l'altra all'utilizzatore e l'olio con il quale l'accoppiatore è riempito. Serve a trasmettere la coppia e a lubrificare le parti in movimento.

  • Applicazioni giunto fluido
  • Applicazioni giunto fluido
  • Applicazioni giunto fluido
  • Applicazioni giunto fluido

IMPIEGO

  • su motori elettrici e Diesel.
  • su utilizzatori di ogni tipo come gru, trasportatori, mescolatori, frantoi, carrelli elevatori, agitatori, ventilatori, ecc.
  • nell'industria meccanica, chimica, tessile, mineraria, navale, ecc.
  • in ambienti pericolosi, polverosi, umidi, all'aperto.
  • in posizione orizzontale, verticale o comunque inclinata.

VANTAGGI

  • facilitare l'avviamento
  • accelerare gradualmente la macchina utilizzatrice
  • proteggere da sovraccarichi
  • assorbire le vibrazioni torsionali
  • limitare la coppia trasmessa al valore desiderato
  • consentire l'impiego di motori elettrici normali (o antideflagranti) in corto circuito, facendo a meno di avviatori stella-triangolo e di motori ad anelli con reostato.
SCARICA IL CATALOGO

CARATTERISTICHE DI FUNZIONAMENTO

Fondamentalmente il giunto fluido essendo costituito da una girante pompa e da una girante turbina ha un comportamento dinamico che è quello classico delle turbo-macchine a caratteristica di coppia quadratica in funzione del numero di giri.

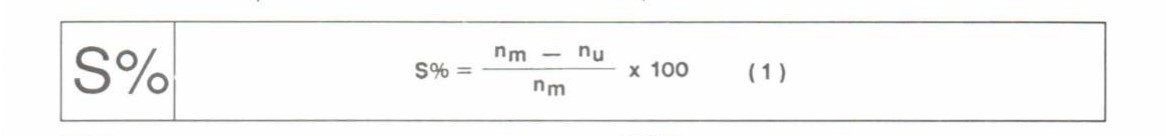

Le perdite subite dal vettore fluido per attrito si traducono in una perdita di potenza raffigurabile nello scorrimento che è espresso dalla formula: formula accoppiatore giunto fluido, formula accoppiatore giunto oleodinamico Dove: Nm = velocità motore in g/1' e Nu = velocità in uscita ace re g/1'

Quando tra motore e macchina comandata è interposto l'accoppiatore la coppia motrice del motore all' avviamento (Cm) serve unicamente per accelerare la parte primaria dell'accoppiatore oleodinamico ad esso accoppiata. In tali condizioni il motore si avvia e può accelerare come se fosse scarico, raggiungendo con molta facilità il 70-80% della sua velocità di regime.

Il funzionamento è reversibile, tale cioè che la girante condotta può diventare girante mortice, e e viceversa, senza modifiche.
Di conseguenza si può dire che l'accoppiatore garantisce:

  • MASSIMA AFFIDABILITÀ
  • MINIMA USURA
  • MINIMA MANUTENZIONE

giunti fluidi, accoppiatori oleodinamici, accoppiatori oleodinamici a riempimento costante

CALCOLO DELL'ACCOPPIATORE

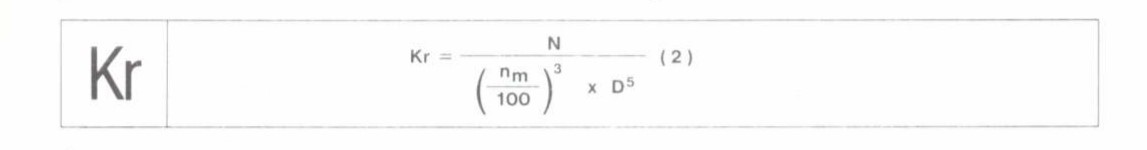

Il principio di funzionamento si basa sulla seguente formula: formula accoppiatore giunto fluido, formula accoppiatore giunto oleodinamico Dove
N - potenza trasmessa dall'accoppiatore in CV
Kr - coefficiente sperimentale (r =regime)
Nm - velocità motore 1n g/1'
D - diametro esterno in m del circuito d1 lavoro dell'accoppiatore
(la sigla 14, 18, 21, ecc dei nostri accoppiatori corrisponde al diametro in cm della girante)
.

Il valore del coefficiente Kr deve essere contenuto normalmente fra Kr = 1 (minimo per gli accoppiatori più grossi come il 70) a Kr = 5
(massimo per gli accoppiatori più piccoli come 11 18)

Conoscendo Kr, lo scorrimento può quindi essere determinato da curve sperimentali relative all'accoppiatore .
